安裝使用說明：

• 首先在模板上加工安裝孔，動模底板上的孔為過孔，頂針A、B板上為精密配合孔；

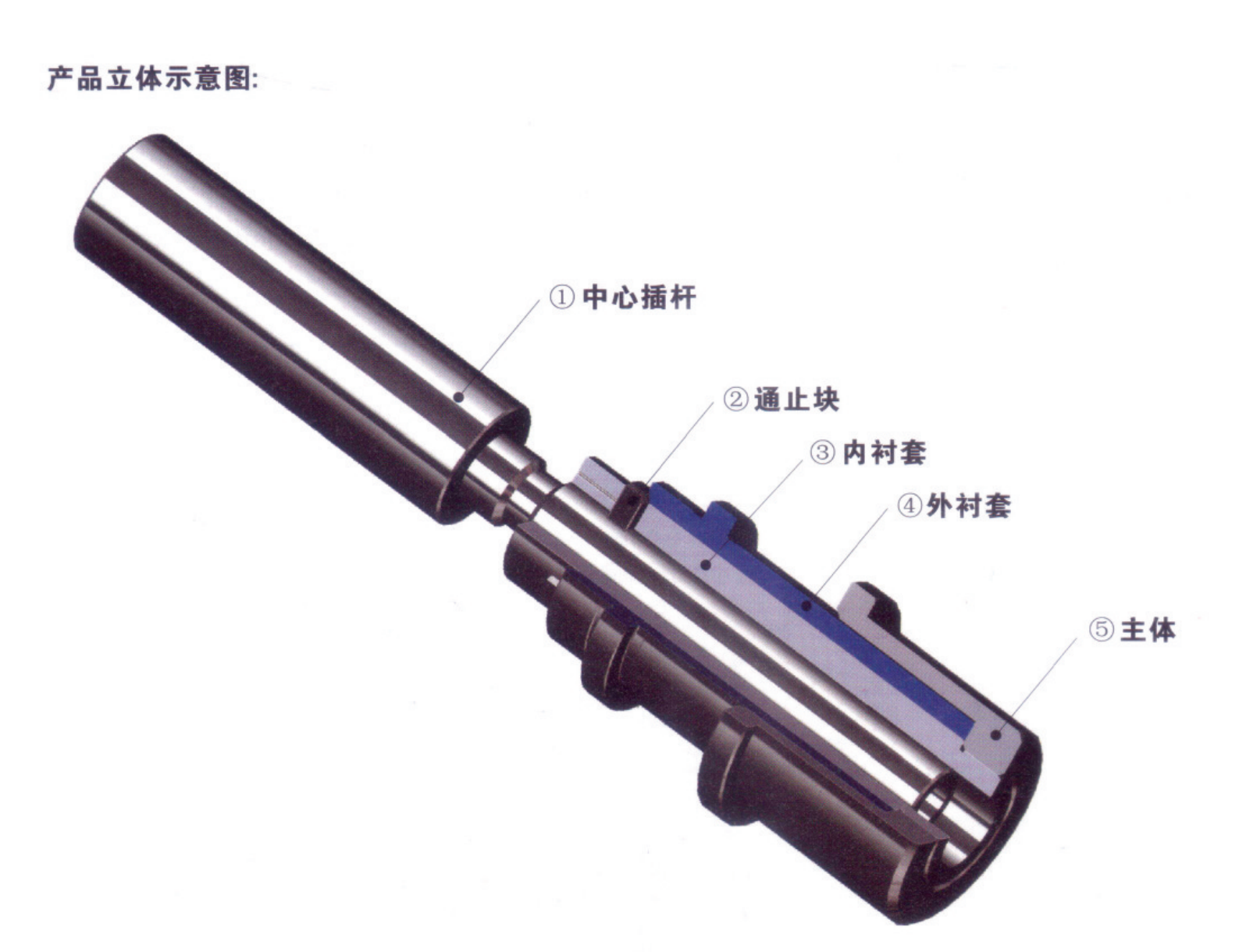

• 將主體安裝在頂針B板上，外襯套安裝在頂針A板上；

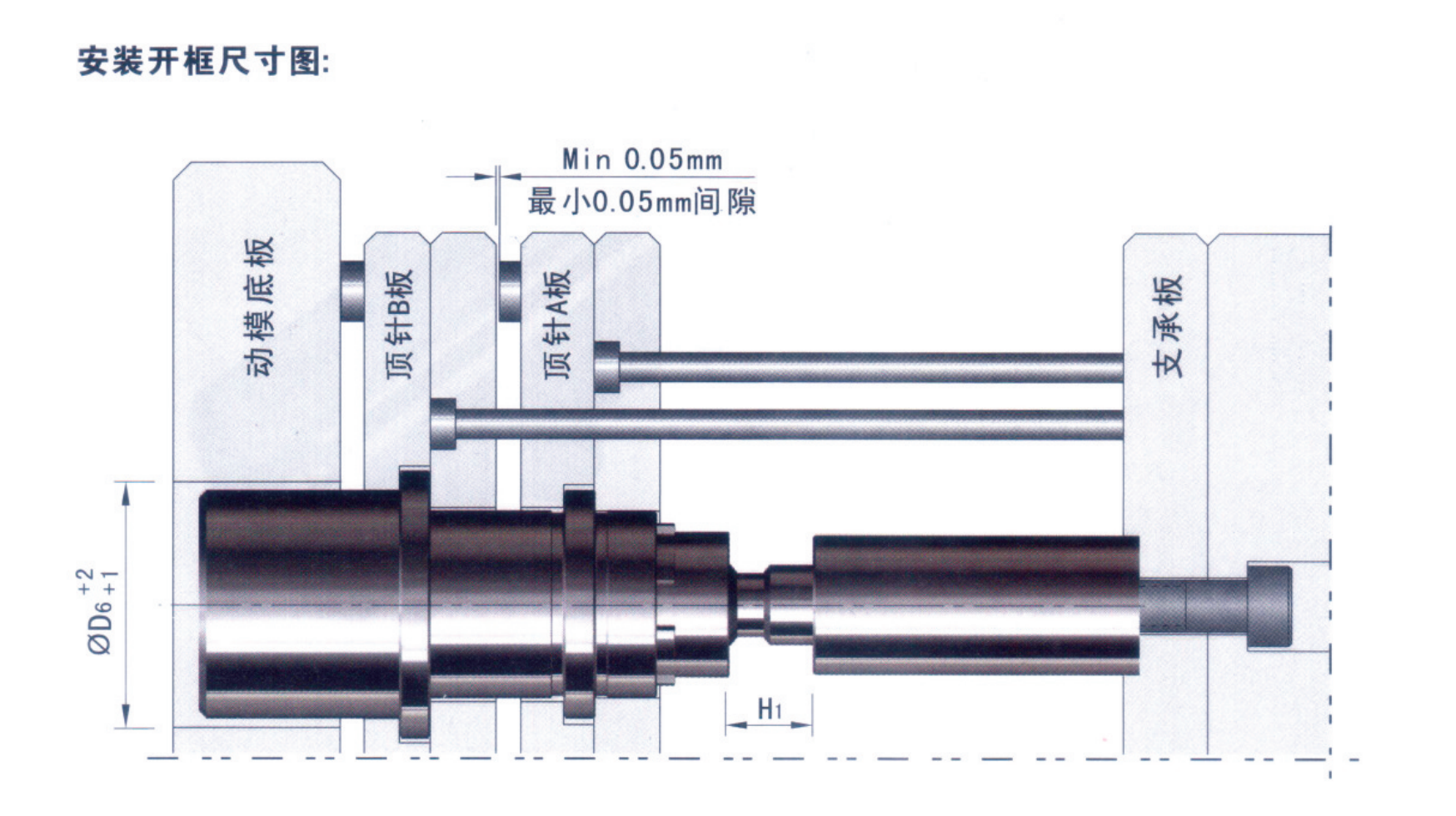

• 安裝中心插桿，需精確計算第一次頂出行程“H1”，可按實際需求從中心插桿大徑一端載斷 后加工安裝螺孔，并使用杯頭螺絲將其固定支承板。注意截?cái)嗵幎嗣嬉笈c中心插桿垂直，中 心插桿鎖緊前與確定已對準內襯套軸心，安裝完成后頂出行程不可調整；

• 進行配合功能測試，查看二次頂出機構各部位是否順暢，行程是否吻合。（建議在合模機或注 塑機上測試，嚴禁使用吊機）

• 一套模具上至少安裝兩套或以上頂出裝置，并且對稱安裝；行程要保證一致，否則產品容易損 壞。
